1.產品描述：

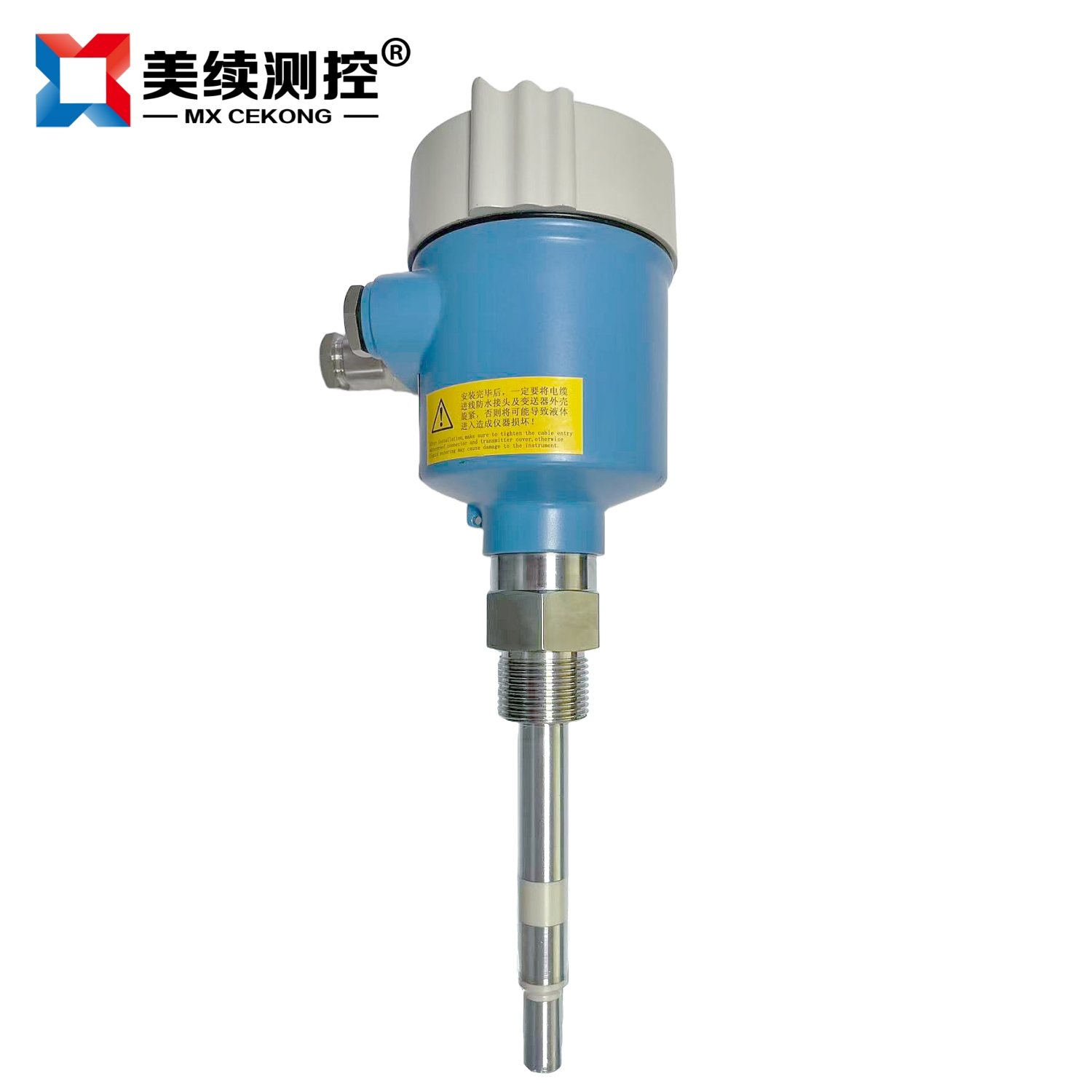

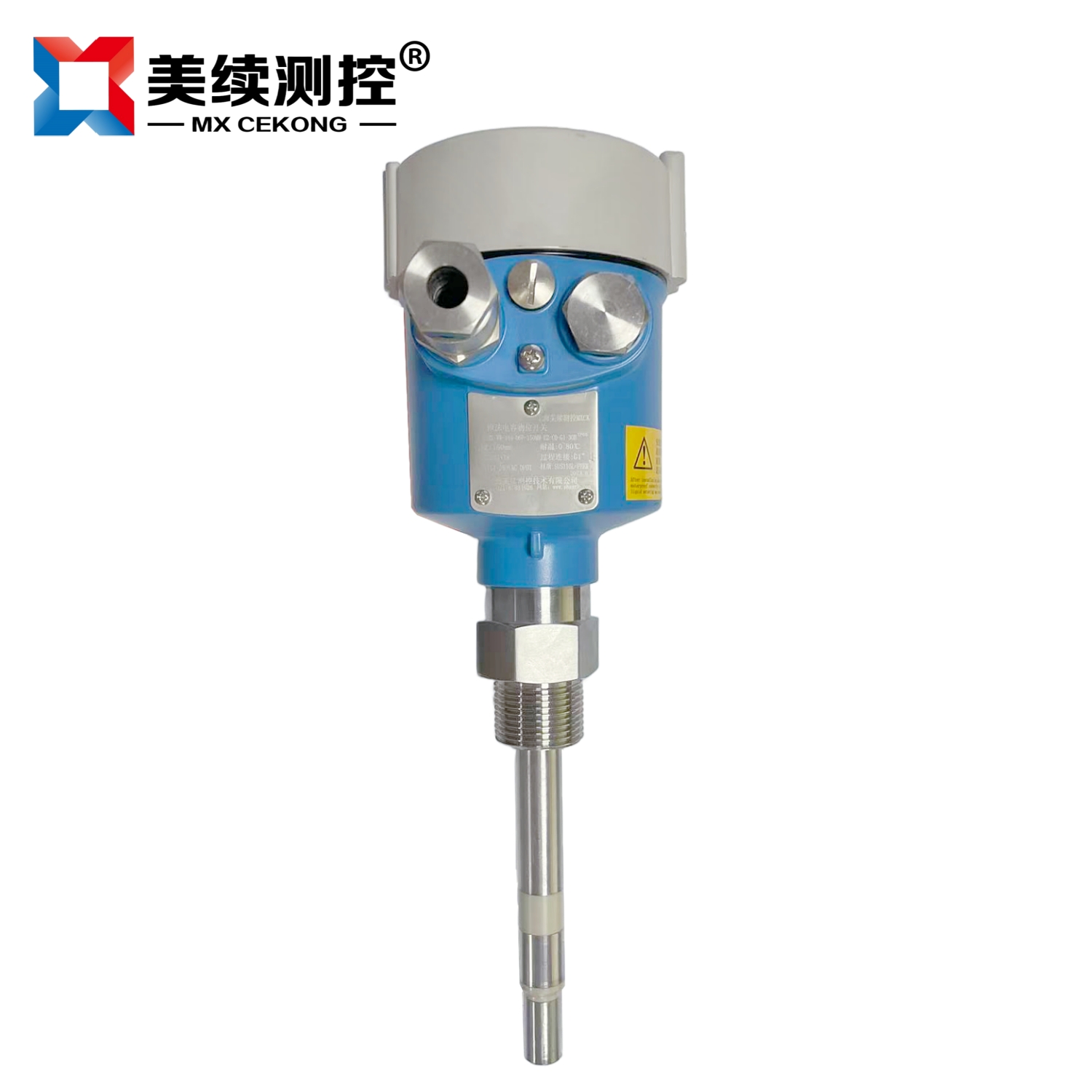

射頻導納泡沫開關MX-WW-144-06P是射頻導納泡沫開關是一種基于射頻導納技術的物位測量儀表，主要用于檢測工業過程中泡沫的存在與否，實現高低位報警或控制。通過高頻信號測量探頭與介質之間的電容、電阻及電感綜合導納值。當泡沫覆蓋探頭時，導納值發生變化，電路對該變化進行分析，進而實現泡沫檢測。內置微處理器會對導納信號進行濾波、補償及線性化處理，輸出穩定的 4-20mA 電流信號或開關量信號。射頻導納泡沫開關廣泛應用于化工、石油、電力、食品、制藥等行業。如化工行業中檢測反應釜內泡沫液位，食品與制藥行業中檢測罐體中泡沫高度，電力行業中監測煤倉等容器內的泡沫情況等。

2.應用領域：

?導電、絕緣液體…………化工、油田、水及污水處理
?導電、絕緣漿體…………造紙、制藥、水及污水處理
?粉末：灰、粉…………電廠、冶金、水泥
?顆粒：煤、糧食…………電廠、冶金、糧食
?界面：不同兩種液體……油田、化工

?液體灌、污水池、油池

?化纖行業，造紙業的紙漿測量。

3.產品特點：

?通用性強：廣泛應用于各種場合，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可?適應性強：被測介質不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響；?抗粘附性：獨特的電路設計可以使測量電路對探頭上堆積的物料忽略不計并自動校正；?分離式探頭：探頭與控制器部分可分離，無電纜連接，安裝拆除方便，且不影響現場工作；?功能強大：輸出觸點容量大，并有狀態指示燈顯示工作狀態，0~30秒延時可消除物料波動的影響；?斷電保護：常開或常閉(可現場切換)。

4 探頭安裝：

1.探頭安裝應水平方向向下傾斜（＞5°）

2.探頭安裝位置應遠離進料口（＞10cm）

3.探頭應與容器壁保持一定距離（＞10cm）

4.屏蔽段應伸出容器壁內側（＞5cm）

5.高低料位探頭之間的距離大于50cm

6.當筒槽或輸送管路安裝有振動設備時，須考慮是否會損壞開關的內部零件。

7.如果開關用于探測液體，請勿將開關裝在進水口下方避免液體沖擊感應棒而造誤動作

8.安裝在有攪拌設備的儲罐選時，應用附有延時設定功能的電路板，以避免波動造成誤動作

5技術規格：

6.訂購指南：

如有不懂選型請咨詢銷售工程師，或者當地經銷商。
