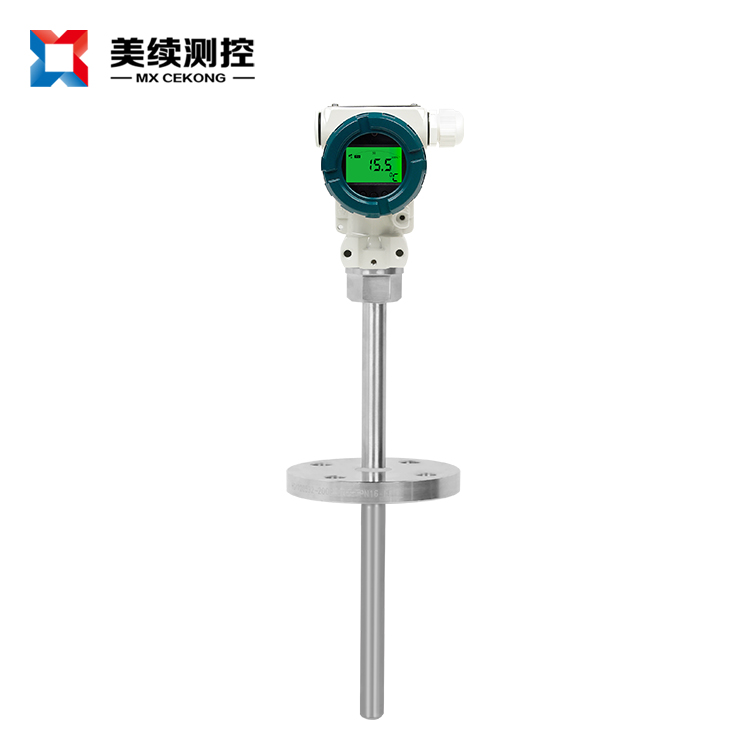

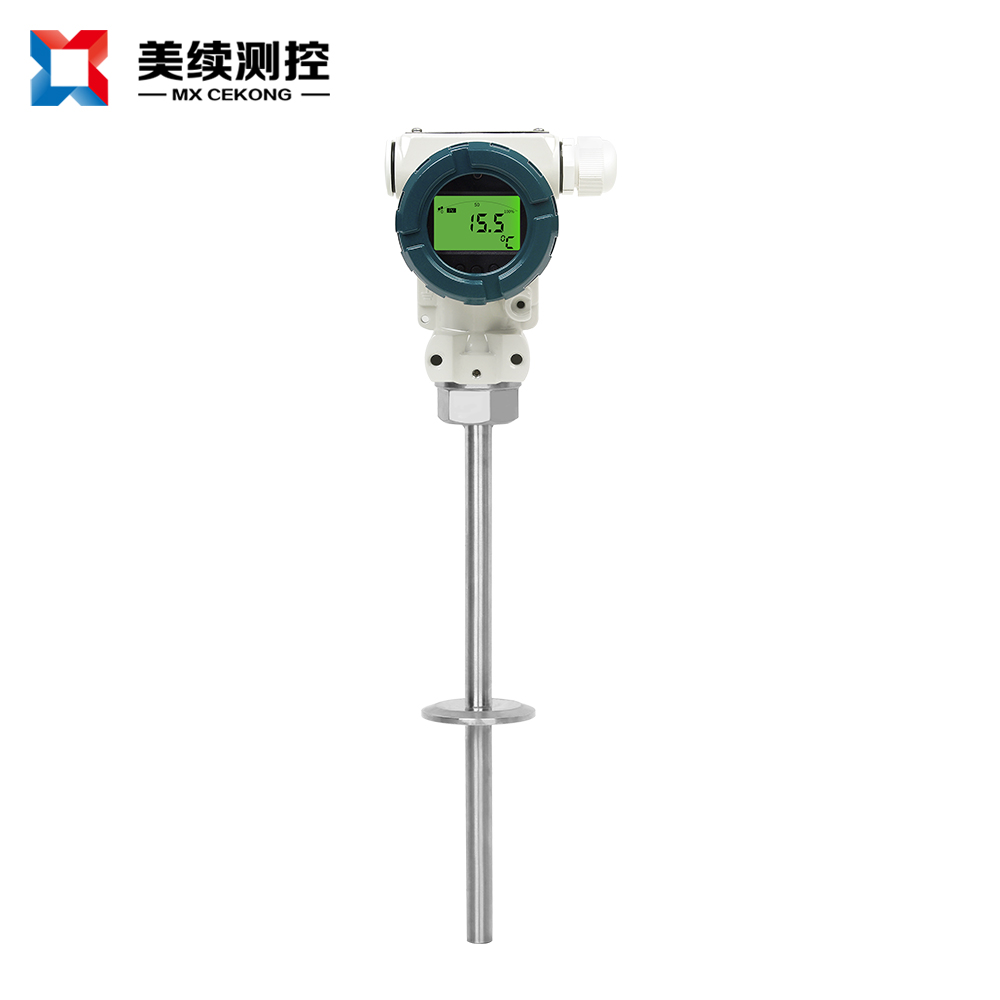

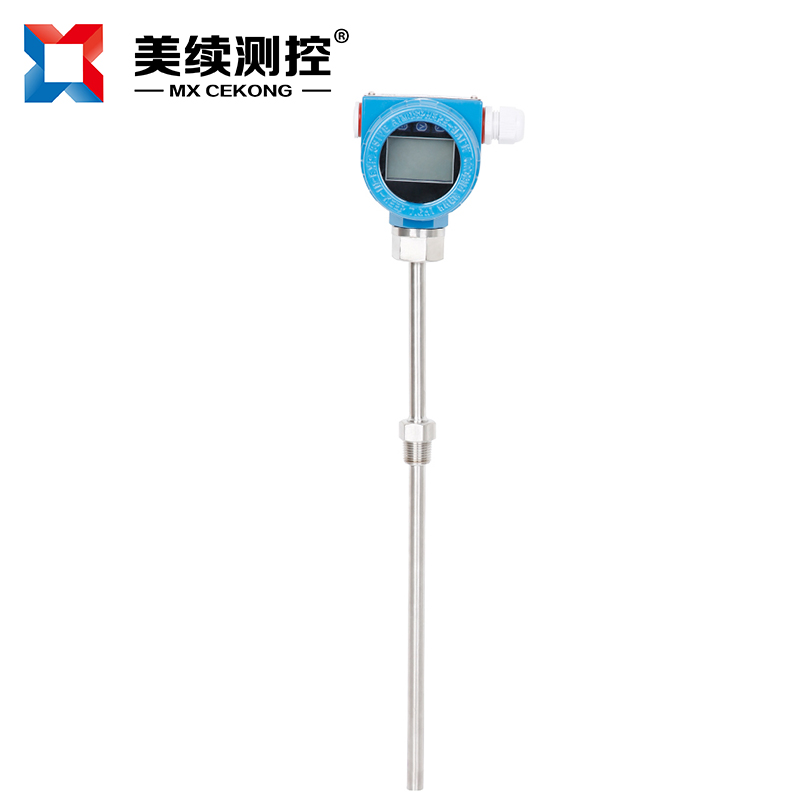

產品描述
MX-WD-06一體式溫度變送器是采用高精度的進口PT100鉑電阻作為感溫元件，再通過電路處理模塊將電阻信號轉換成標準的4-20mA電流信號，作為一體化溫度變送器在工業現場直接輸出 4~20mA 信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力，同時又增加LCD就地顯示功能，可以有效地使現場工作人員直接看到有效數值變化，能夠有效地采取應對措施。變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。
應用領域
?塑料，化纖行業，機械工程應用方面
?各種水壓、氣壓的測量
?醫療衛生應用、制藥萃取行業
?石化環保行業、廢水蒸發器行業
?蒸餾脫銷工程系統、一般工業控制領域
產品特點
?帶現場LCD顯示功能
?抗震性能好、測量精度高
?測量范圍大（－80℃～500℃）
?熱響應時間快、使用壽命長
?防護等級高、耐壓性能好、多種輸出信號可以選擇

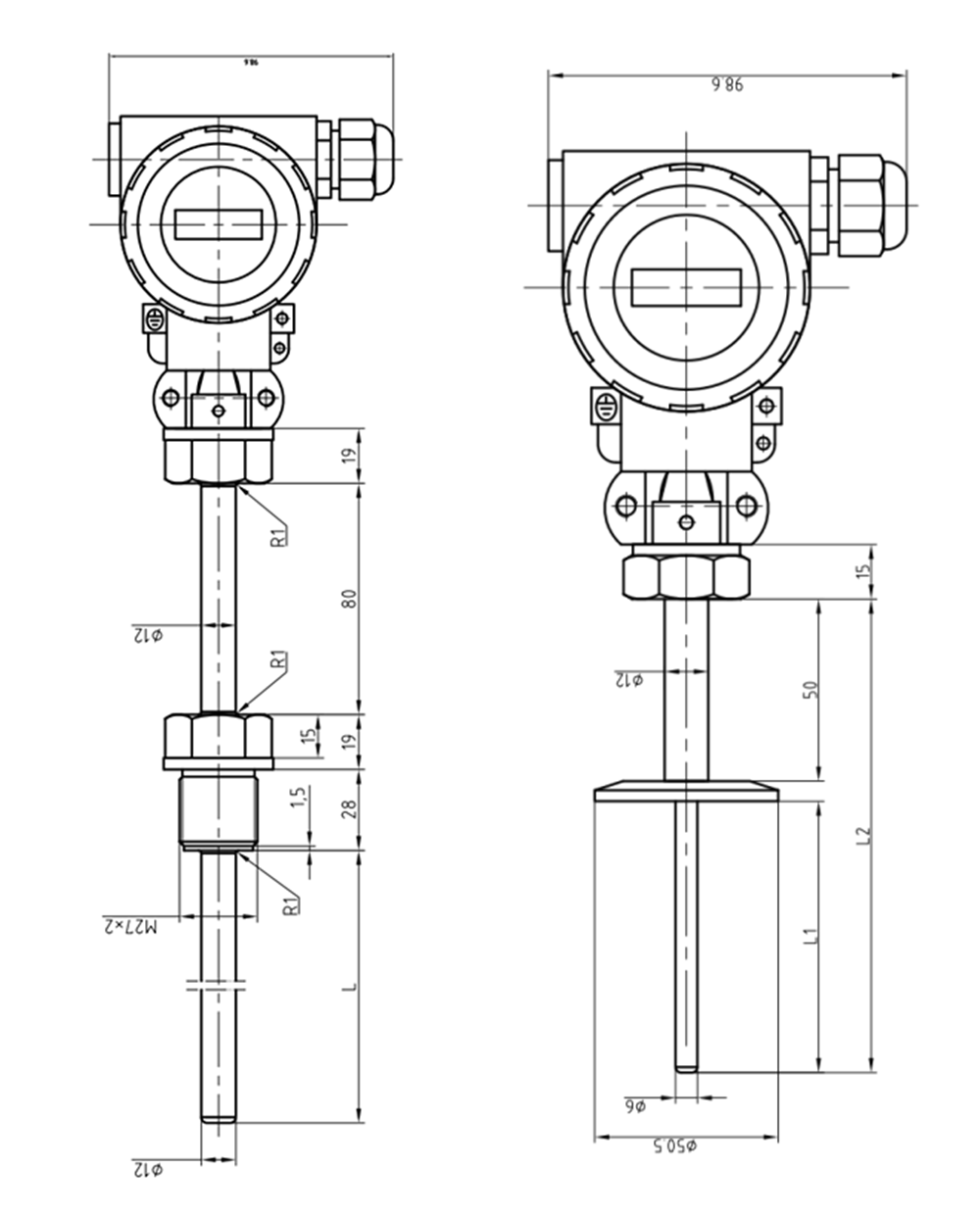

產品尺寸圖
圖一（羅紋式） 圖二（卡箍式）
規格參數
| 型號說明： | MX-WD-06 |
| 測溫元件： | N,R,K,E,J,T,PT100,CU50 默認PT100 |
| 精度等級： | A級：+/- (0.15+0.2%t) ； B級：+/-(0.3+0.5%t) |
| 溫度范圍： | -200℃~150℃~1600℃ |
| 輸出信號： | 4-20mA（兩線制代號2）；4-20mA+HART(代號3) ；RS485（代號4） |
| 過程連接： | 螺紋安裝；1.5寸卡箍（50.5MM）,2寸卡箍（63.5MM）；法蘭安裝 |
| 供電電壓： | 24(12~36)VDC (放大信號) |
| 插入深度： | 50mm~3500mm, 插入深度據不包含螺紋部位 |
| 表頭形式： | 防爆帶LCD數顯表殼 |
| 護管直徑: | 6mm；8mm；12mm；16mm |
| 探桿材質： | 304材質（30A）316L（30B）；鈦材質（30C）；聚四氟乙烯（30D）。 |
選型指南
| 型號 | 精度/信號 | 量程 | 安裝形式 | 插入深度以及直徑 | 保護管材質 |
| MX-WD-06 | 0.2%/4-20MA | -20-150° | M27 | 100/6 | 304 |
| 訂貨舉例： | MX-WD-06-A2-(-20-150)-M27-100/6-30A | ||||
特別提醒
如有不懂選型請咨詢銷售工程師，或者當地經銷商。
公司名稱：上海美續測控技術有限公司
辦公地址：上海市松江區三新北路1800弄國家電子商務園24號樓3層
工廠地址：上海松江區光華路650號
聯系電話：021-67881626
公司網址：www.sltgss.com 、詳細說明請參照使用說明
